拉絲工藝是一種金屬加工工藝，在金屬壓力加工過程中通過外力作用使金屬強行通過模具，金屬橫截面積被壓縮，并獲得所要求的橫截面積形狀和尺寸的技術加工方法稱為金屬拉絲工藝。拉絲鋁單板具有防銹，抗氧化，抗刮損，抗化學試劑及抗煙熏等特性。外觀上以其原金屬形態(tài)的質(zhì)感，光澤與特性，加以霧面、鏡面、立體的、浮雕的和特殊的金屬縷空面等各種不同表面處理。

拉絲的作用：拉絲所得到的效果會有極細微的凸凹效果。

拉絲是一種修復工藝，因為金屬表面局部有劃痕，就整面用拉絲機作出一致的劃痕（減小壁厚）-------淹蓋劃痕，最好不用（經(jīng)加工后有加工硬化，會改變性能）。但是劃痕又不好避免，所以又常用。

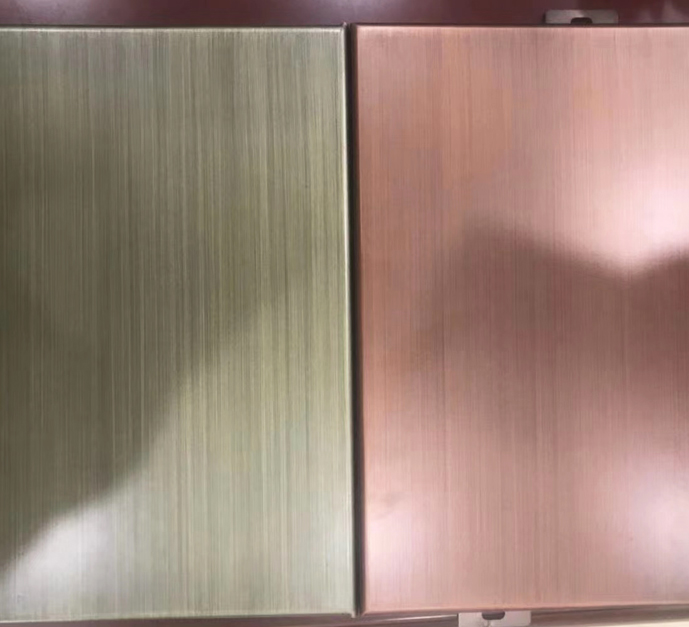

鋁單板拉絲不單有刷除鋁板表面劃痕，也有美化裝飾鋁板外觀表面的作用。(另外還有一種“燙金”工藝（電化鋁轉移），可以在塑料件的表面也做出類似這樣的效果來。)  拉絲可根據(jù)裝飾需要，制成直紋、亂紋、螺紋、波紋和旋紋等幾種。  直紋拉絲是指在鋁板表面用機械磨擦的方法加工出直線紋路。它具有刷除鋁板表面劃痕和裝 飾鋁板表面的雙重作用。直紋拉絲有連續(xù)絲紋和斷續(xù)絲紋兩種。連續(xù)絲紋可用百潔布或不銹鋼刷通過對鋁單板表面進行連續(xù)水平直線磨擦（如在有靠現(xiàn)裝置的條件下手工技磨或用刨床夾住鋼絲刷在鋁單板上磨刷）獲取。改變不銹鋼刷的鋼絲直徑，可獲得不同粗細的紋路。斷續(xù)絲紋一般在刷光機或擦紋機上加工制得。制取原理：采用兩組同向旋轉的差動輪，上組為快速旋轉的磨輥，下組為慢速轉動的膠輥，鋁或鋁合金板從兩組輥輪中經(jīng)過，被刷出細膩的斷續(xù)直紋。

亂紋拉絲是在高速運轉的銅絲刷下，使鋁板前后左右移動磨擦所獲得的一種無規(guī)則、無明顯 紋路的亞光絲紋。這種加工，對鋁或鋁合金板的表面要求高。  波紋一般在刷光機或擦紋機上制取。利用上組磨輥的軸向運動，在鋁或鋁合金板表面磨刷，得出波浪式紋路。旋紋也稱旋光，是采用圓柱狀毛氈或研石尼龍輪裝在鉆床上，用煤油調(diào)和拋光油膏，對鋁或 鋁合金板表面進行旋轉拋磨所獲取的一種絲紋。它多用于圓形標牌和小型裝飾性表盤的裝飾性加工。螺紋是用一臺在軸上裝有圓形毛氈的小電機，將其固定在桌面上，與桌子邊沿成60度左右 的角度，另外做一個裝有固定鋁板壓茶的拖板，在拖板上貼一條邊沿齊直的聚酯薄膜用來限制螺紋競度。利用毛氈的旋轉與拖板的直線移動，在鋁板表面旋擦出寬度一致的螺紋紋路。

1.  拉絲是否必須在平面上方可進行？

拉絲在平面上比較容易加工，或者是曲率比較小的曲面也可以做，曲率較大時的加工質(zhì)量就 不好控制了。

2.  先電鍍后拉絲還是先拉絲后電鍍？

通常情況下，是先拉絲后電鍍，成本比較低，在極度強調(diào)外觀的場合，也有電鍍后拉絲的， 不過電鍍層要厚，拉絲深度也要控制合理，當然成本要高出好多好多。

3.鋁單板上的拉絲是怎么做的呢 ？

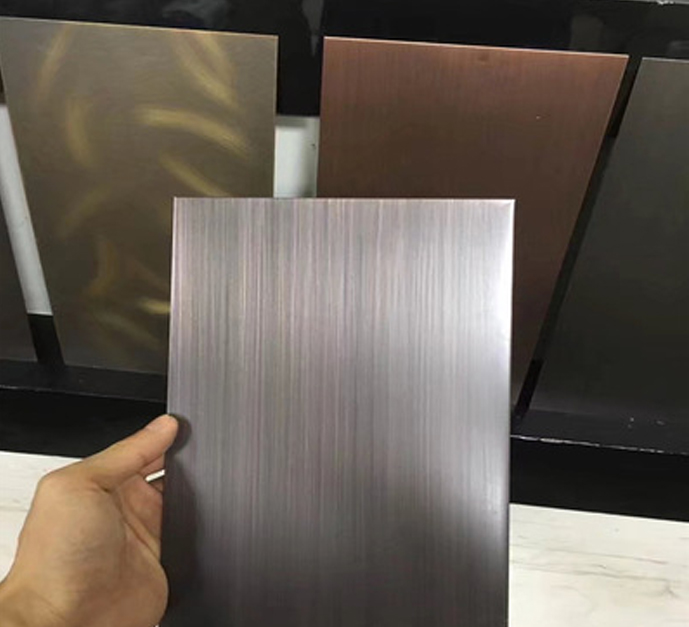

鋁單板的表面拉絲，也是通過機械砂輪等來加工的。我們的拉絲鋁單板就是通過180#，240#砂皮來磨砂的。

4.拉絲與氧化有沒有關系？

拉絲與表面氧化的確是無關的，拉絲要在氧化之前做才行；另外氧化是肯定不能用自然氧化 的方法，自然氧化得到的表面應該叫質(zhì)量缺陷，它的氧化膜與專門處理的氧化膜成份、外觀都是截然不同的。 另外還有一點，著色并非是氧化的后處理，是在氧化的同時進行的，常用的有下面幾種氧化著色處理方法：

著色陽極氧化膜

鋁單板的陽極氧化膜，靠吸附染料而著色。

自發(fā)色陽極氧化膜,這種陽極氧化膜是某種特定鋁單板在某種合適的電解液（通常以有機酸為基）中在電解作用下，由合金本身自發(fā)地生成一種帶色的陽極氧化膜。

電解著色

陽極氧化膜的著色，通過氧化膜的空隙被金屬或金屬氧化物電沉積而著色。

鋁單板表面處理除拉絲外，還常用噴沙工藝，同樣可以起到掩蓋劃痕和美化外觀的作用。
